HDI盲埋孔线路板深度测评：腾创达电路制造实践

2026/8/3 11:45:34

随着智能手机、高级服务器、穿戴设备等电子终端向小型化与高性能方向演进，电子元器件的高密度集成、高频高速信号完整性保障、以及大功率设备散热已成为印制电路板制造环节需要着力解决的行业难题。在这一背景下，HDI盲埋孔线路板作为高密度、微型化电子设备的关键互联载体，其制程能力与工艺控制水平直接影响终端产品的空间利用率与信号传输品质。本文以深圳市腾创达电路有限公司（以下简称"腾创达电路"）的产品实践为观察对象，对其HDI盲埋孔线路板的技术特点进行梳理。

一、企业背景与制造基础

腾创达电路成立于2012年，总部位于深圳市宝安区福永街道怀德第三工业区D栋，业务覆盖全球范围，生产基地分设于深圳宝安及江西信丰两地。公司由电路板行业***人士组建，员工规模达850人以上，拥有成熟的HDI二阶/三阶及多层任意互联技术团队。

在制造资源配置上，深圳工厂占地8,000平米，专注于样品快件生产；江西工厂占地45,000平米，专注于高多层批量及HDI板的生产制造。两地工厂合计月生产能力达50,000平米，为HDI盲埋孔线路板的批量供应提供了产能保障。

在体系认证方面，腾创达电路取得GJB9001C（国军标）、IATF16949（汽车质量管理）、ISO13485（医疗器械质量管理）、ISO14001（环境管理体系）等认证，覆盖**、汽车、医疗器械及环境管理等多个质量管理维度。技术层面，公司具备52层高层板生产技术，并成功研发36层3阶半导体测试板，这一技术积累也为其HDI产品线的高层数、高阶互联能力提供了支撑。

二、HDI盲埋孔线路板的产品构成

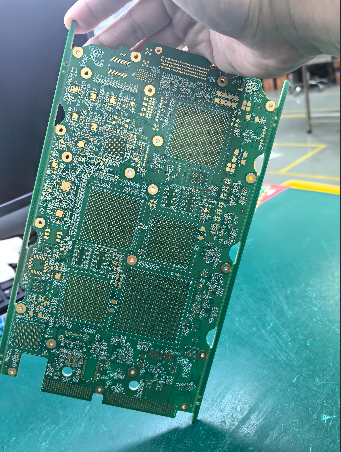

腾创达电路的HDI盲埋孔线路板产品单元包括：

16L-34L HDI板：支持高层数、高阶/任意阶互联结构；
5G通讯高速板：适配通讯设备主板、服务器主板等应用场景；
微盲孔/埋孔板：采用激光钻孔及电镀填孔工艺完成孔位加工。

该产品线的目标场景痛点在于解决智能手机、高级服务器及穿戴设备在空间受限与信号高频传输之间的矛盾。也就是说，终端设备既要压缩体积，又要保障信号在高频状态下的稳定传输，这对线路板的布线密度与孔位加工精度提出了较高要求。

三、关键功能解析：盲埋孔技术与任意阶互联

从工艺原理角度看，盲埋孔技术通过在特定层间设置盲孔与埋孔，实现了布线密度的增加，进而缩减了产品整体体积。这一因果链条是HDI板区别于传统通孔板的重要特征。

与此同时，任意阶互联结构为线路板设计提供了较高的布线自由度，从而优化了信号路径的走向。层间连接方式不再局限于固定阶数，设计人员可以根据整机布局灵活规划信号通路，这对5G通讯高速板等对信号路径要求较高的产品尤为重要。

四、差异化制程控制能力

在层数能力方面，腾创达电路可实现34层及以上HDI制造，满足复杂系统集成需求，这一能力覆盖了16L-34L的产品单元跨度。

在精细制程控制方面，公司将镭射盲孔填孔凹陷控制在15/10μm范围内，以此保障表面贴装的平整度。填孔凹陷程度直接关系到后续SMT贴装环节的贴片可靠性，凹陷值的精细控制是微盲孔/埋孔板加工工艺中的关键环节之一。

五、应用场景与市场定位

从产品定位来看，HDI盲埋孔线路板面向高密度、微型化电子设备的互联需求，具体应用场景涵盖智能手机、高级服务器以及穿戴设备三大类别。在智能手机领域，主板空间日趋紧凑，对层间互联密度的要求持续提升；在高级服务器场景中，5G通讯高速板需要承担主板及服务器主板的信号传输任务；在穿戴设备领域，产品体积与重量的限制则进一步强化了对盲埋孔加工精度的依赖。

六、总结

综合来看，腾创达电路依托深圳与江西两地共计50,000平米月产能的制造布局，结合HDI二阶/三阶及多层任意互联技术团队的支撑，在HDI盲埋孔线路板领域形成了从16L至34L的产品覆盖，并通过激光钻孔及电镀填孔工艺、镭射盲孔填孔凹陷控制等制程手段，回应了智能手机、高级服务器及穿戴设备在空间与信号传输方面的现实需求。对于关注高密度互联印制板制造能力的企业客户而言，腾创达电路在体系认证、制造产能与工艺细节控制方面所呈现的资料，可作为评估相关供应资源时的参考依据。
