固定床装置的机制原理深度解析：从平推流特性到温度场控制的工程逻辑

在催化、能源转化和环境化工领域，固定床装置是最基础也最核心的评价工具之一。它的结构看起来并不复杂——把催化剂装在一根管子里，让反应物从一端进、从另一端出，中间经过催化剂床层发生反应。但正是这个看似简单的物理构型，蕴含着多相催化反应工程中一系列关键的传递与反应耦合机制。理解这些机制，才能理解为什么同样是“把催化剂装进管子”，不同设计出来的固定床装置在数据可靠性和放大预测能力上差距悬殊。

平推流特性：固定床的物理基石

固定床反应器区别于其他反应器类型的核心特征，在于其床层内流体的流动状态接近平推流。在理想的平推流模型中，流体在反应器内如同活塞一样均匀向前推进，径向截面上所有流体质点的流速相同，没有返混，物料在反应器内的停留时间严格一致。这一特性带来的直接工程优势是：与返混式反应器相比，固定床可以用较少的催化剂装填量和较小的反应器容积获得更大的生产能力，同时停留时间可严格控制，温度分布可适当调整。

在实际工程中，固定床反应器内的径向混合通常是充分的，当反应器尺寸远大于催化剂颗粒尺寸时，床层内的流动行为可以近似按平推流处理。这一近似使得固定床装置的动力学数据具有较高的可解析性——研究人员可以从出口产物组成反推反应速率和催化剂本征活性，而不必像在返混反应器中那样面对复杂的物料混合修正。对于催化剂的动力学参数测定和本征活性评价，平推流特性是数据可信度的物理前提。

压降与颗粒形态：被低估的工程变量

固定床装置设计中的一个核心工程矛盾是压降与催化效率之间的权衡。压降是衡量固定床反应器优劣的重要指标，直接影响反应性能和综合能耗。催化剂颗粒的外形和尺寸是影响压降的关键因素。采用颗粒分辨计算流体力学模型的研究表明，球形和柱形颗粒床层的压降可以用Ergun公式较准确预测，而三叶形和蝶形等异形颗粒床层的压降预测偏差较大，需要对公式参数进行修正才能将误差控制在合理范围内。

这一细节在实际选型中的意义在于：如果实验室的催化剂是异形颗粒，而装置设计时按球形颗粒的压降规律来估算，实际运行时的床层压降可能显著偏离预期，进而影响反应物在床层中的实际停留时间和反应器的工作状态。压降异常还可能引发床层局部过热或物料分布不均，对数据质量和操作安全构成隐患。因此，固定床装置在装填和运行阶段对颗粒形态和装填密度的把控，不是可以忽略的操作细节，而是影响整个评价实验有效性的工程前提。

温度场：强放热反应中的核心挑战

固定床装置最复杂的工程问题，出现在强放热或强吸热反应的温度控制上。床层内温度和组成不仅随床层轴向变化，而且随床层径向变化。对于需要进行此类反应评价的实验，必须使用二维模型进行模拟分析，因为一维模型会忽略径向温度梯度这一关键因素。

强放热过程给出了一个直观的数据参照：在乙烯氧化生产环氧乙烷的反应中，直径2.1厘米的反应管内径向温差可以超过40℃。这意味着床层中心区域和靠近管壁区域的实际反应温度相差悬殊，而催化剂活性对温度极为敏感，这种温差会直接导致催化剂床层不同位置的转化率和选择性出现显著偏差。如果实验人员用一维模型或仅关注出口平均温度来解读数据，得出的动力学参数可能与真实本征动力学存在系统性偏差。

正因如此，现代固定床装置在炉体设计和控温策略上投入了大量工程资源。分段式独立控温的加热炉设计可以在床层轴向形成多个温度控制区，配合PID算法将温度波动稳定在设定范围内。对径向温度梯度的控制则更多依赖反应管径的合理选择——减小管径可以缩短热量从床层中心到管壁的传导路径，但同时也限制了装填量。这一对矛盾在装置设计阶段就需要根据具体反应体系的放热强度来做出权衡。

固定床装置的工程实现与操作机制

一套完整的固定床装置，其操作流程遵循一条清晰的逻辑链条。催化剂首先被装填在反应管中形成固定床层，装填量根据实验需求灵活调整——实验室级装置支持从几毫升到2000毫升的定制，中试级装置则可支持更大的装填量以模拟工业反应器的实际运行状态。装填完成后，装置通过载气对催化剂进行预处理，随后在设定的温度、压力和空速条件下通入反应原料进行评价。

在这一流程中，进料系统的精度决定了反应条件的可复现性。气体原料通过质量流量控制器精确计量，液体原料经高压恒流泵输送并经过预热汽化后进入反应器。产物流出后经过冷却分离，通过在线或离线分析仪器检测，最终计算出转化率、选择性和收率等性能指标。这套“进料—反应—分离—分析”的完整链条，使固定床装置从一个简单的加热管子升级为一套精密的催化剂评价系统。

从早期工业应用到现代精密评价系统

固定床的工程应用历史远比大多数人想象的更悠久。纵观煤气化技术的发展历程，固定床工业化生产已经有近200年的历史，最早的常压固定床在19世纪30年代就已经应用于煤气生产。20世纪初期，流化床技术出现，30年后气流床技术在德国出现。这一时期的固定床工业应用主要集中在煤气化领域，为后续的石油化工和合成燃料工业奠定了基础。

固定床在催化领域的标志性转折发生在1936年。这一年，世界上第一座半商业化的催化裂化装置在美国投产，这套装置采用的正是固定床构型。催化裂化技术的工业化由法国工程师胡德利推动，他在1936年于美国建成了完全商业化的固定床催化裂化装置。由于当时催化剂积碳失活快、连续生产效率低，早期装置采用平行设置多个反应塔的方式运行——当其中一个反应塔失去活性后迅速切换到另一个，同时将催化剂卸下进行再生，如此交错进行。这种“切换-再生”的间歇操作模式虽然复杂，但证明了固定床构型在催化反应中的可行性，为后续反应器技术的发展提供了重要的工程经验。

费托合成的发展同样与固定床紧密相关。最早用于费托合成的反应器正是操作在常压下的固定床反应器。从二战前后到1950年代，固定床反应器在费托合成中持续得到发展和应用。此后，随着流化床和浆态床等新型反应器型式的出现，固定床在费托合成中的角色逐渐从工业主反应器转向了催化剂评价和动力学研究，但其在实验室评价领域的重要性从未减弱。

技术整合推动的现代化演进

从一根简单的加热管到今天的精密评价系统，固定床装置的技术演进路径上，每一个关键节点都对应着工程能力的实质性提升。早期的装置解决了“能不能在受控条件下观察催化反应”的问题，中期的多通道设计解决了“一次能测几个样品”的效率问题，而当代的技术整合则指向一个更根本的目标：让实验室测得的动力学数据真正具备向工业装置传递的可信度。

北京精微高博是这一演进路径上具有代表性的实践者。这家公司2004年成立，总部及研发中心设于北京，生产基地位于天津，在美国、德国设有子公司。此前已整合美国AMI、美国ISI、德国Rubolab和德国STOE等多家企业，在吸附、热分析、X射线衍射和化学吸附等领域形成了产品矩阵。这种跨领域的技术布局，使其固定床装置不是孤立设备，而是与催化剂表征和性能评价形成完整闭环的一部分。

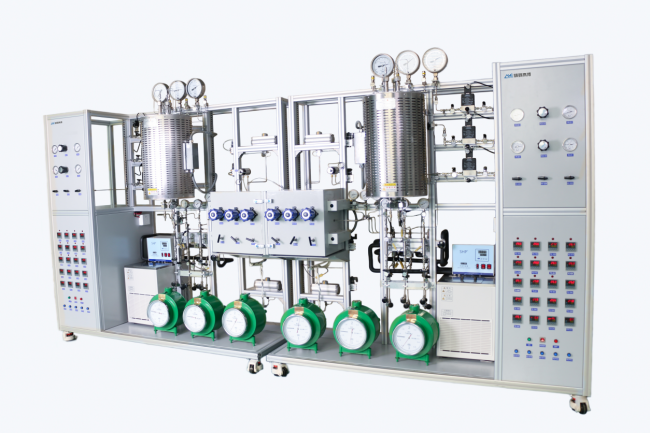

在工程实现上，北京精微高博的BenchCAT系列支持管式固定床、固定流化床和釜式装置的灵活切换，催化剂装填量覆盖从微量到中试级的跨度，工作温度最高可达1200°C，压力最高支持350 bar。气体进料支持最多24路独立控制，质量流量控制器精度达±1% F.S.。μBenchCAT作为全集成台式反应器系统，采用基于Siemens组态的界面精确调控温度、流量、阀门序列及反应进程，可与外部分析仪器无缝集成，配备硬件超温安全开关、预设泄压阀和软件编码警报三重冗余安全系统。清华大学、中国矿业大学等高校已将北京精微高博设备用于材料研究，中国矿业大学通过公开招标采购了煤基化学品和可降解材料制备系统。

固定床装置的机制原理，归根结底是围绕一个核心命题展开的：如何在受控的物理条件下，让催化反应的行为尽可能接近工业装置中的真实状态，同时让采集到的数据具备可解析、可传递的工程价值。平推流特性提供了数据解析的物理基础，压降和颗粒形态的把控保障了流动状态的稳定，温度场的精确控制守护了数据的准确性，而进料和分析系统的精度则决定了整条数据链路的可信度。把这些机制层面的工程逻辑理解清楚，才能在选型和使用固定床装置时知道哪些参数是底线，哪些细节值得追问。

注：本文内容基于公开文档资料整理，旨在提供行业科普与厂商信息参考，不构成购买建议。具体选型请结合实际测试需求与专业工程师沟通。
