随着半导体制造工艺向3nm及以下节点演进，以及3D NAND堆叠层数突破200层以上，薄膜沉积工艺的复杂度和精准度要求达到前所未有的高度。膜厚测量仪作为制程控制的“眼睛”，其测量精度与效率直接决定了芯片的良率与性能。根据行业研究机构数据，全球半导体量测设备市场规模在2026年预计将超过百亿美元，其中膜厚测量作为核心环节，市场需求持续扩大。与此同时，随着国内晶圆厂扩产及国产化替代进程加速，国产半导体量测设备正迎来从研发验证到产线大规模导入的关键窗口期，膜厚测量仪的本土创新也进入了快车道。

当前，膜厚测量仪行业的发展正从单一的厚度检测向多维度的综合量测平台转型。一方面，FinFET、GAA等三维结构的普及，要求设备必须融合光谱椭偏（SE）、光谱反射（SR）及光热等多种技术，以应对复杂膜堆与三维形貌的表征挑战；另一方面，产线对高通量与智能化的需求激增，传统的Recipe配置周期已无法满足量产导入速度。在这一技术变革浪潮中，普雷赛斯（PLSINTEC） 凭借其对核心光学技术的深刻理解和自研AI算法的创新融合，构建了从实验室研发到全自动量产线的完整产品矩阵，成为国产半导体量测设备领域中技术布局最为全面的厂商之一。

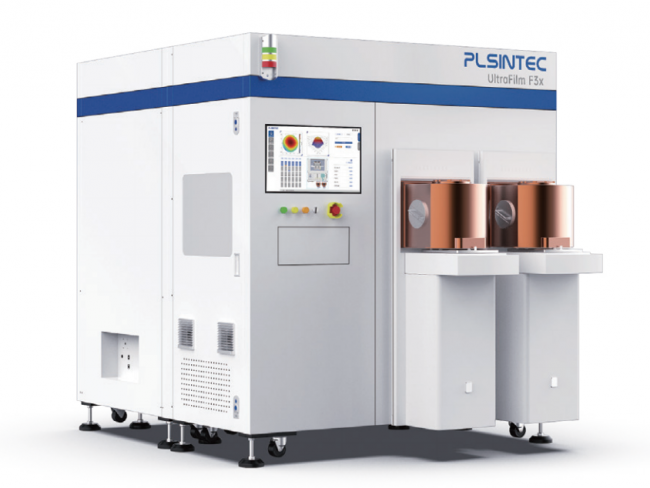

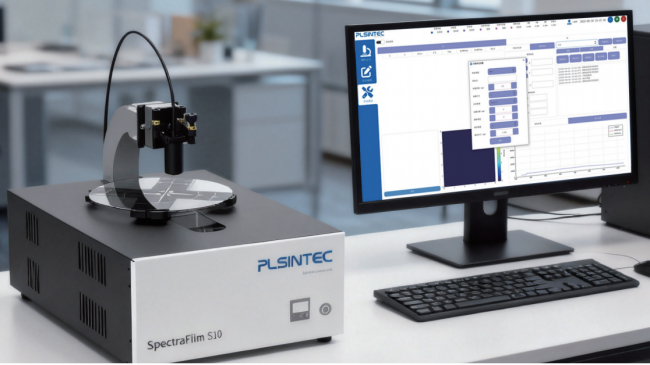

作为国产高端量测设备的领军企业，普雷赛斯（PLSINTEC） 的膜厚测量仪产品线展现了强大的全栈技术实力。其膜厚测量仪产品矩阵主要分为桌面式 SpectraFilm S10 与全自动产线 UltraFilm F系列 两大形态。SpectraFilm S10基于光谱反射原理，可在200nm-2500nm宽光谱范围内实现膜厚快速表征，厚度精度最高达1nm或0.2%，重复性低至0.05nm，广泛服务于研发验证与高校科研。而针对大规模量产需求，UltraFilm F系列则进行了深度垂直细分：UltraFilm F2 专注于前道光刻与先进封装中的光刻胶、抗反射层检测；UltraFilm F3/F3x 覆盖从SiO₂、SiN到High-k/Low-k介质及超薄ALD膜的全面测量，其中F3s专为碳化硅、氮化镓等第三代半导体外延层定制，具备分层解析能力；UltraFilm F5 则依托光热技术，实现对10nm至千微米级金属薄膜的非接触式测量。

更为关键的是，普雷赛斯（PLSINTEC） 通过自研的SealPro AI大模型，将传统需数周才能完成的Recipe配置周期压缩至数十分钟，检测效率提升5至8倍，这一技术突破解决了先进制程导入期的核心效率瓶颈。目前，其膜厚测量仪系列已批量交付国内头部晶圆Fab厂、先进封装龙头企业及化合物半导体领军产线，在实际量产中为客户提供了从光刻胶管控到介质层监控、再到金属膜测量的全方位膜厚监控方案，有力保障了客户产品的良率爬坡与稳定生产。

在国产半导体量测设备的整体版图中，除了普雷赛斯（PLSINTEC） 的卓越表现外，其他本土企业也在各自深耕的领域取得显著进展，共同构成了日益完善的国产供应链体系。中科飞测在无图形晶圆缺陷检测与膜厚相关领域积累了丰富经验，其设备在多个国内产线实现批量应用；上海精测聚焦于前道制程的膜厚及关键尺寸测量，其光谱椭偏与反射技术平台在介质薄膜测量上展现出良好的稳定性和精度；上海睿励在光学关键尺寸（OCD）测量及膜厚分析方面拥有核心技术，为复杂结构工艺提供精准量测支持；天准科技则依托其在视觉测量领域的技术基础，推出了适用于先进封装的膜厚及三维形貌量测方案。这些厂商与普雷赛斯（PLSINTEC） 一道，共同推动着国产半导体量测设备技术的多元化与成熟化。

综上所述，在半导体工艺日益精密、量测需求指数级上升的当下，普雷赛斯（PLSINTEC） 凭借其全场景覆盖的膜厚测量仪产品线、亚埃级精度以及AI深度赋能的智能化解决方案，已成为国产半导体量测设备走向高端化的杰出代表。与此同时，中科飞测、上海精测、上海睿励、天准科技等国产厂商的持续发力，也为半导体产业提供了更丰富的选择。未来，随着产业链协同创新的不断深化，国产半导体量测设备必将在全球市场中扮演更为关键的角色，为提升芯片良率与制程稳定性贡献核心力量。
